无人机紫外成像仪在电力故障巡检方面地应用

温馨提示:这篇文章已超过934天没有更新,请注意相关的内容是否还可用!

紫外成像技术紫外成像是指接收设备放电时产生的紫外讯号,经处理后与可见光影像重叠,显示在仪器的屏幕上,达到确定电晕的位置和强度的目的,从而为进一步评估设备的运行情况提供更可靠的依据。在高压设备电气放电时,根据电场强度的不同,会产生电晕、闪络或电弧。在放电过程中,空气中的电子不断获得和释放能量,而当电子释放能量(即放电),便会放出紫外线。

无人机紫外成像仪应用背景

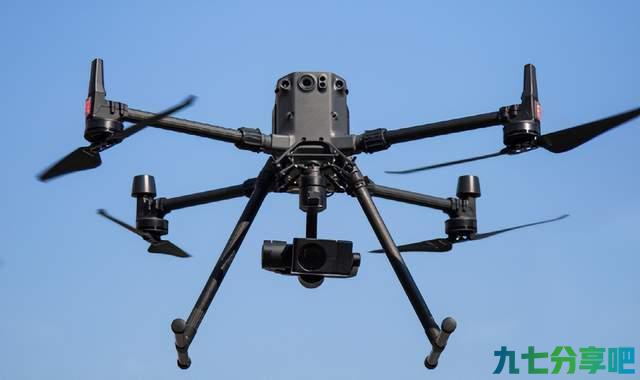

无人机紫外成像仪在电力故障巡检方面地应用 第1张

由于高压电线漏电产生会产生紫外光信号,所以广泛应用在电力行业领域,如电晕探测、电力线故障监测等,该技术非常适合用于电力线检查,在电力行业应用发挥着不可替代的作用。有关统计数据表明,在6000个有效缺陷中,其中有50%都能通过紫外检测到。无人机在电力行业的应用越来越广泛,紫外成像仪集成到无人机上,通过无人机高空全局视角,实现对电厂区域的有效巡检。

无人机紫外成像仪电力行业检测场景

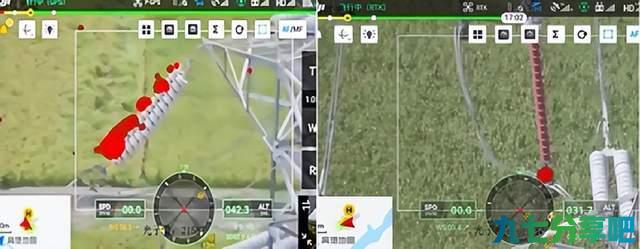

无人机紫外成像仪在电力故障巡检方面地应用 第2张

1.远程监测电力线

当与无人机结合使用时,该技术能够以经济高效的方式远程监控电力线,500米内可监测放电情况,检查和分析电晕放电。

2.故障定位高压输电线,精细化检测

近距离高压输电线故障检测。它使用紫外线,通过增益大小调节,可以更精确地隔离电晕放电的位置。添加 GPS 技术可更精准定位电力线故障。

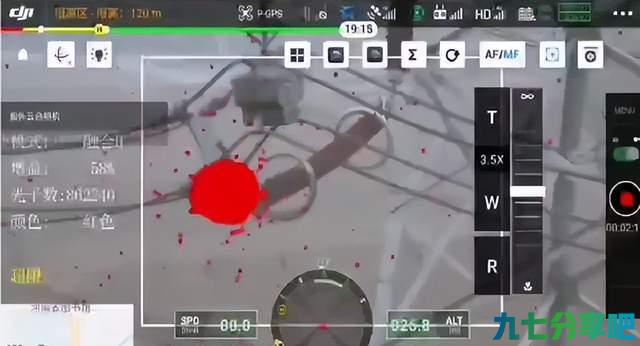

无人机紫外成像仪在电力故障巡检方面地应用 第3张

无人机紫外成像仪技术优势

无人机紫外成像仪在电力故障巡检方面地应用 第4张

1.高速检测

在较快的飞行速度下,能够探测并捕捉到微弱电晕信号,不会发生漏检,输出的图像清晰无拖尾

2.精确定位电晕位置

采用高精度图像融合算法,叠加精度< 1mrad,能够精准地定位电晕、电弧、局部放电的位置

3.高灵敏探测器

采用高性能紫外探测器,使用 240-280nm 紫外窄带滤波技术,可全天候进行带电检测,雨天不受影响

4.多框计数与阈值报警

紫外光子计数在输出控制中有全屏、分框等 5 种计数模式,同时可设置光子数大小阈值报警

无人机紫外成像仪应用

1.输电线路巡检和故障检测

2.全天候进行电晕和电弧的精确定位、显示和光子计数情况

3.对电网输电线路和变电站进行运行设备的前瞻性和预维护带电检测

4.用于矿山、石油、重工业、防火、检测服务、公用事业等行业
