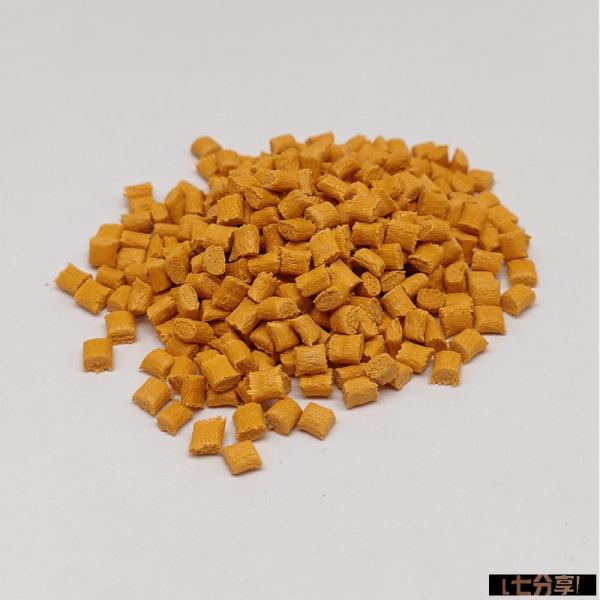

祝贺潮州客户订的改性PP料试样成功，了解下改性PP的特点有哪些？

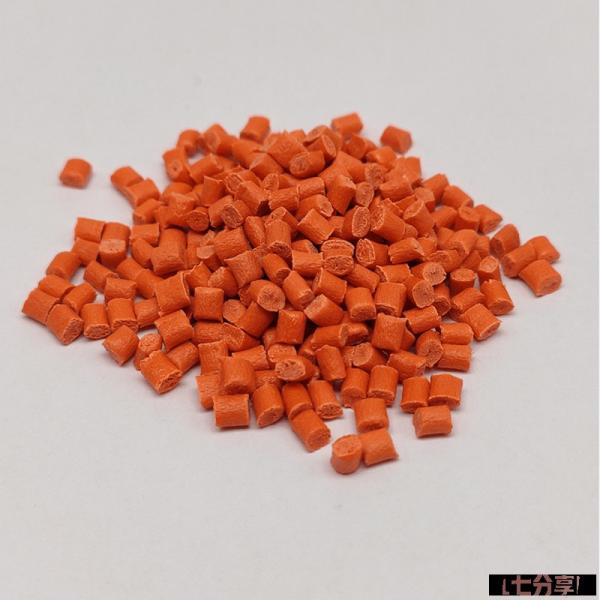

改性PP因其材料的优良性能，被广泛应用于家电、汽车等领域。改性PP制品在我们日常生活中随处可见，那么您知道改性PP是什么材料吗?

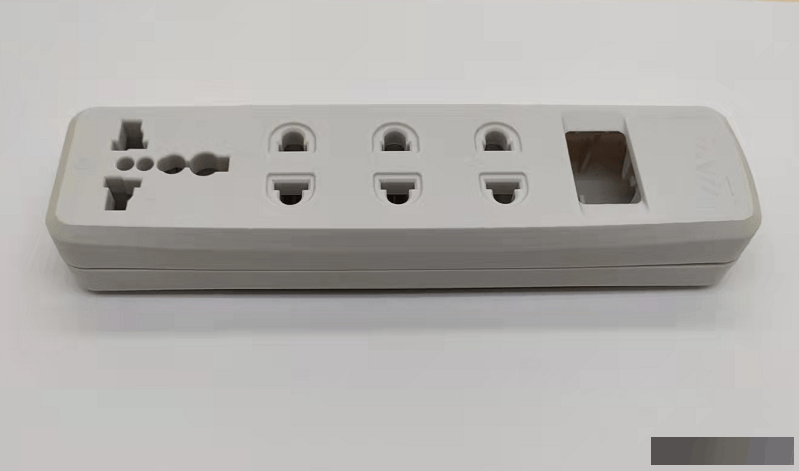

PP是由丙烯聚合而制得的一种热塑性树脂。PP为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 81~0. 91g/cm，是目前所有塑料中较轻的品种之一。它对水特别稳定，在水中的吸水率仅为0. 01%，分子量约8万~15万，成型性好，但是收缩率大，制件表面光泽好，因而应用于外观件、外壳类较多。

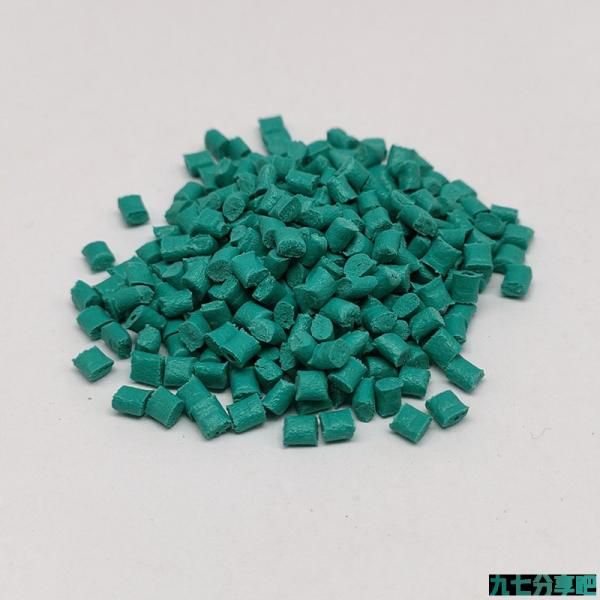

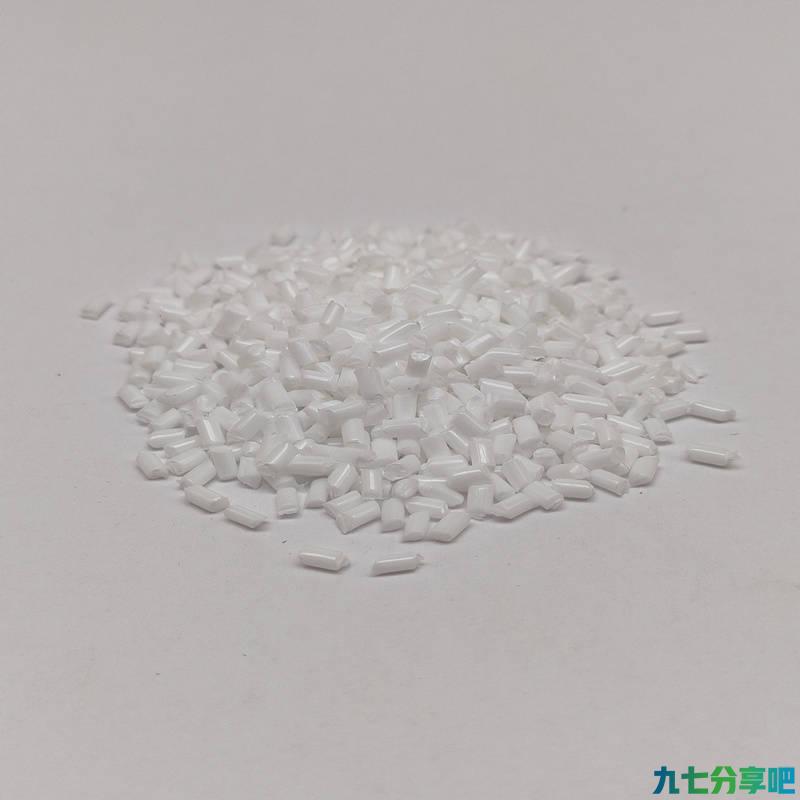

改性pp塑料的特点

1、耐热性很好，pp制品可以长时间在100度以下的高温环境使用，温度到150度左右也不会明显变形。

2、密度较小，为0.81---0.91g/㎝3，是常用塑料中密度最小的。

3、pp料具有良好的力学性能，具有较高的耐热性，化学性能好，几乎不吸水，与绝大多数化学药品不反应，质地纯净，无毒性，电绝缘性好。

4、如果储存适当则不需要干燥处理。

5、熔胶背压可用5bar，色粉料的背压可适当调高。

6、熔点为160一175℃，分解温度为35O℃，但在注射加工时，温度设定不能超过275℃，模具温度50一90℃，对于尺寸要求较高的用高模温，型芯温度比型腔温度低5℃以上。

7、注射压力，采用较高的注射压力和保压压力，保压压力约为注射压力的80%。大概在全行程的95%时转保压，用较长的保压时间。

8、注射速度，为减少内应力及变形，应选择高速注射，但如刻有花纹的表面出现由浇口扩散的明暗相间条纹，则要用低速注射和较高模温。

9、模具。一般流道4一7mm，针形浇口长度1一1.5mm，直径可小至0.7mm。边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐步增加，模具必须有良好的排气性，排气孔深0.025mm一一0.038mm，厚1.5mm，要避免收缩痕就要用大而圆的注口及圆形流道，加强筋的厚度要小。

10、pp熔体的粘度随剪切速度的提高而明显的下降，受温度影响较小。

九七分享吧所有文章来源于网络收集整理，如有侵权请联系QQ2387153712删除，如果这篇文章对你有帮助或者还不错的请给小编点个小赞(◠‿◠)，小编每天整理文章不容易(ಥ_ಥ)！！！
