使用拉力机做力学测试的过程中,很多用户反应不知道如何配置夹具。今天【科准测控】小柳给大家说说如何利用好夹具。

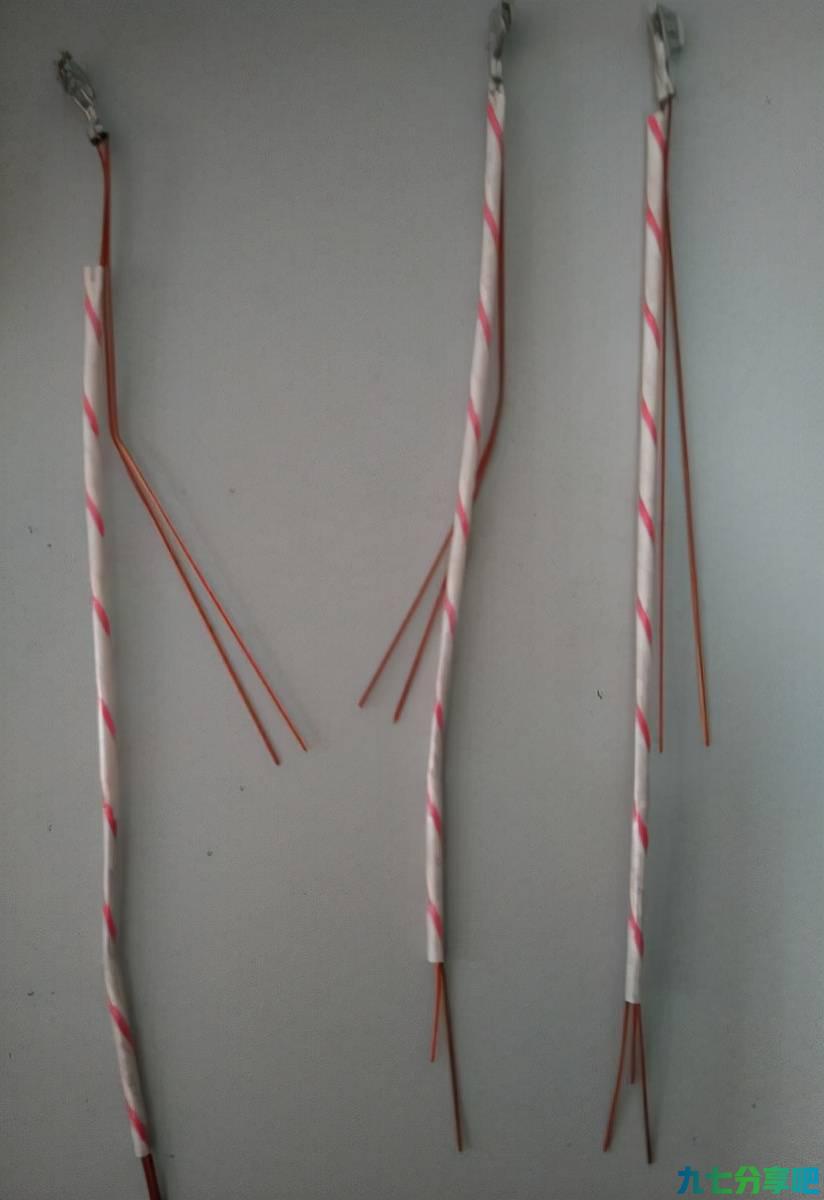

长期以来,我们都是一套夹具对应着一种试验,这样带来的影响就是利用率较低。金属丝与线耳的锚固强度是许多生产线缆,插线头等厂家必备检测的实验项目。由于线耳的结构不同,往往夹持方式也不同。如图为某客户的专用线耳,需要测试锚固强度。

线耳与金属丝锚固强度试验 拉力机夹具选用与安装 第1张

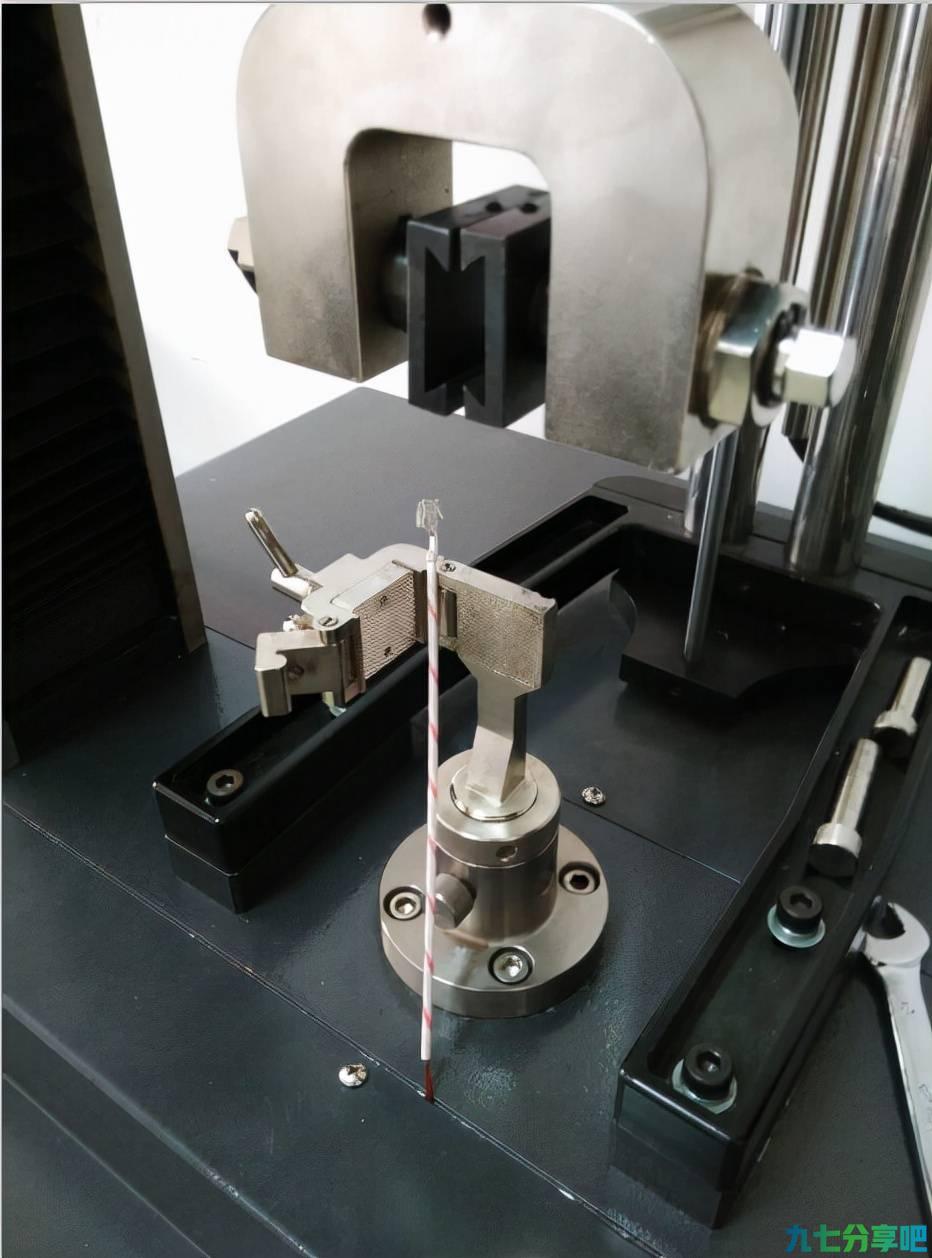

刚拿到试样的时候,往往会无从下手,不知道如何选择夹持装置。不过通过对试样的结构进行观察,发现线耳可以通过对夹夹具的钳口的缝隙勾住,金属丝和胶片通过合页夹具夹紧。这样进行测试一方面不会直接夹持线耳,从而保护了线耳,另一方面下夹具直接夹持胶片和金属丝,避免单独夹持金属丝导致打滑现象。

线耳与金属丝锚固强度试验 拉力机夹具选用与安装 第2张

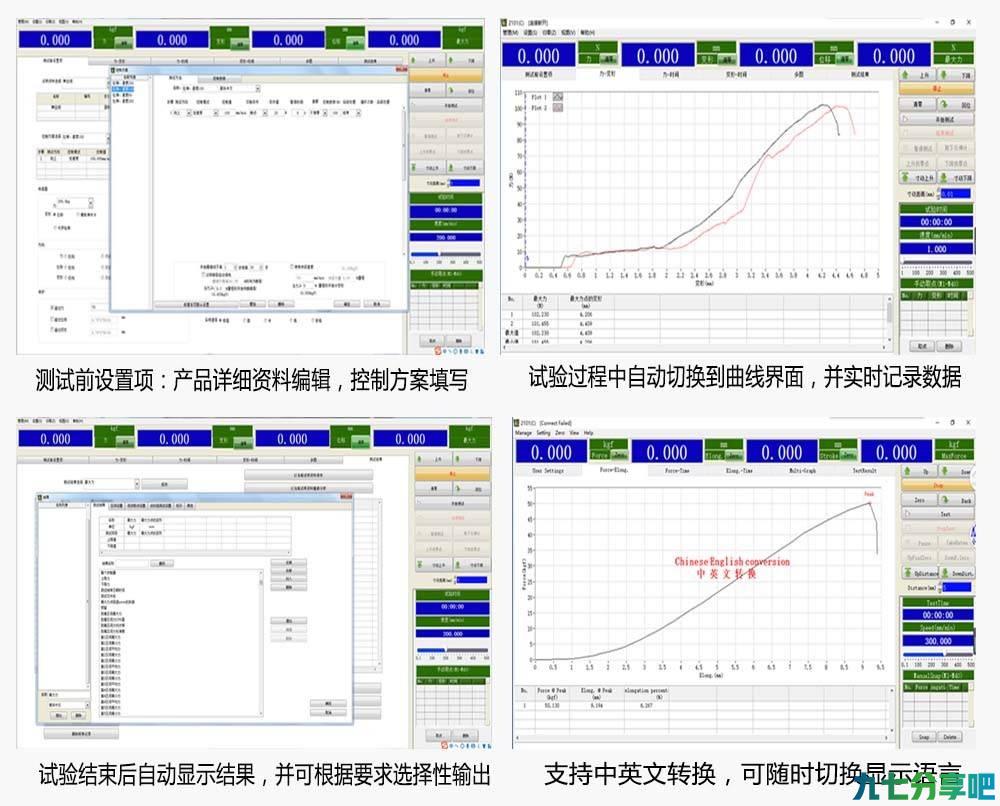

实验夹持过程中还是有许多需要注意的地方,比如:合页夹具需要夹紧,若夹持力度不够,会造成实验过程有打滑现象。此时的实验曲线会出现不规则波浪状。

线耳与金属丝锚固强度试验 拉力机夹具选用与安装 第3张

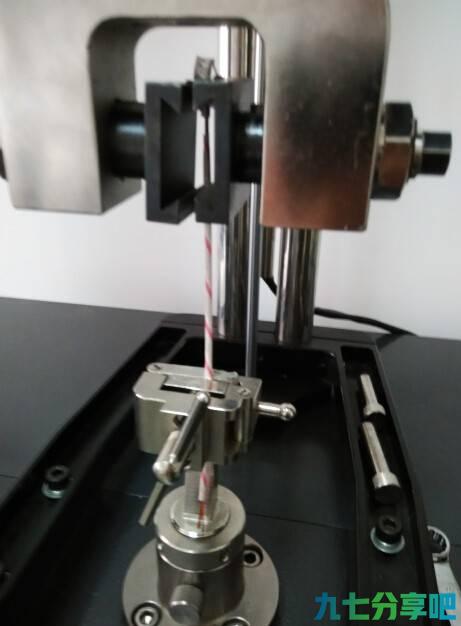

成功的实验,最大值出现在金属丝脱离线耳或者金属丝中间发生断裂。

线耳与金属丝锚固强度试验 拉力机夹具选用与安装 第4张

各位做线缆,插线头的厂家在操作试验机做金属丝与线耳的锚固强度试验时,可参考上述方法进行尝试。望能对您的工作提供帮助。

夹具安装注意事项

1、拉力机试样的正确装夹对试验很重要,直接影响试验的成败及测试数据的准确性。

2、总的原则是:使试样(或成品、半成品)的受力作用线尽量与传感器的力作用线重合。

3、对矩形试样、脆性试样来说,装夹更为重要;

4、对拉力机楔形夹具来说,试样的左、右对中是由夹具保证的,但前后却容易装斜,装斜后在拉伸过程中试样两侧受力不均匀,有可能撕裂试样或断点差。

5、在装夹时尽可能的将试样前后装平行,平行后再做拉伸;

6、在钢丝类缠绕夹具中,不能出现线压线的情况,这样会造成局部的应力集中,往往会从压线处断,造成断点差

7、对于搭接试样,应使搭接面通过传感器的力作用中心。

8、注意在安装前先阅读拉力试验机操作说明书。

拉力机,是大圆棒、引线、奶嘴、包装等材料常用的材料试验机之一,有好多朋友找到我咨询关于拉力机的精度、操作规程、维修、标准等问题,今天呢,【科准测控】小编就拉力机给大家做一个简要的分析及普及。如果大家还有不明白的,欢迎告诉我。
