AUTOCAD——形位公差如何标注

如何在CAD图纸中标注形位公差?

执行方式

1.输入形位公差命令“TOLERANCE”(快捷键:TOL),按下空格键。

形位公差命令

AUTOCAD——形位公差如何标注 第1张

2.在弹出的形位公差对话框,点击符号下面的黑方框,选择特征符号。

特征符号

AUTOCAD——形位公差如何标注 第2张

3.然后点击公差前的黑框,插入直径符号,再输入公差数值。

插入直径符号

AUTOCAD——形位公差如何标注 第3张

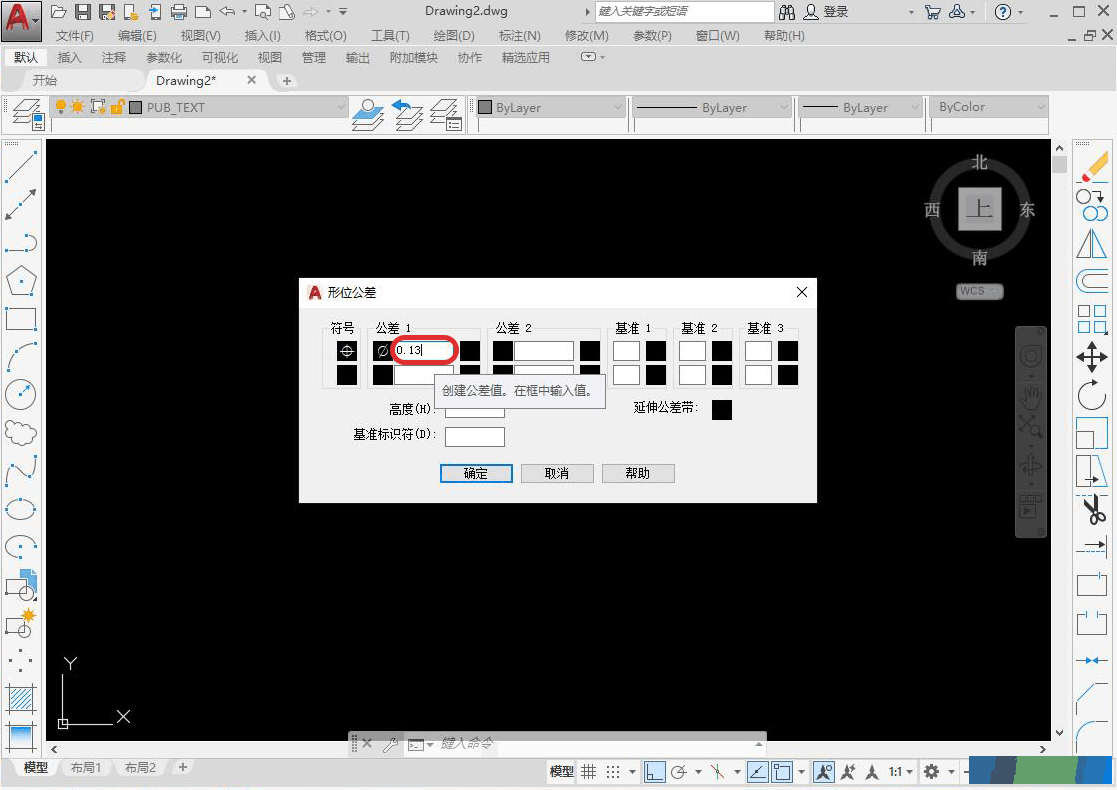

公差数值

AUTOCAD——形位公差如何标注 第4张

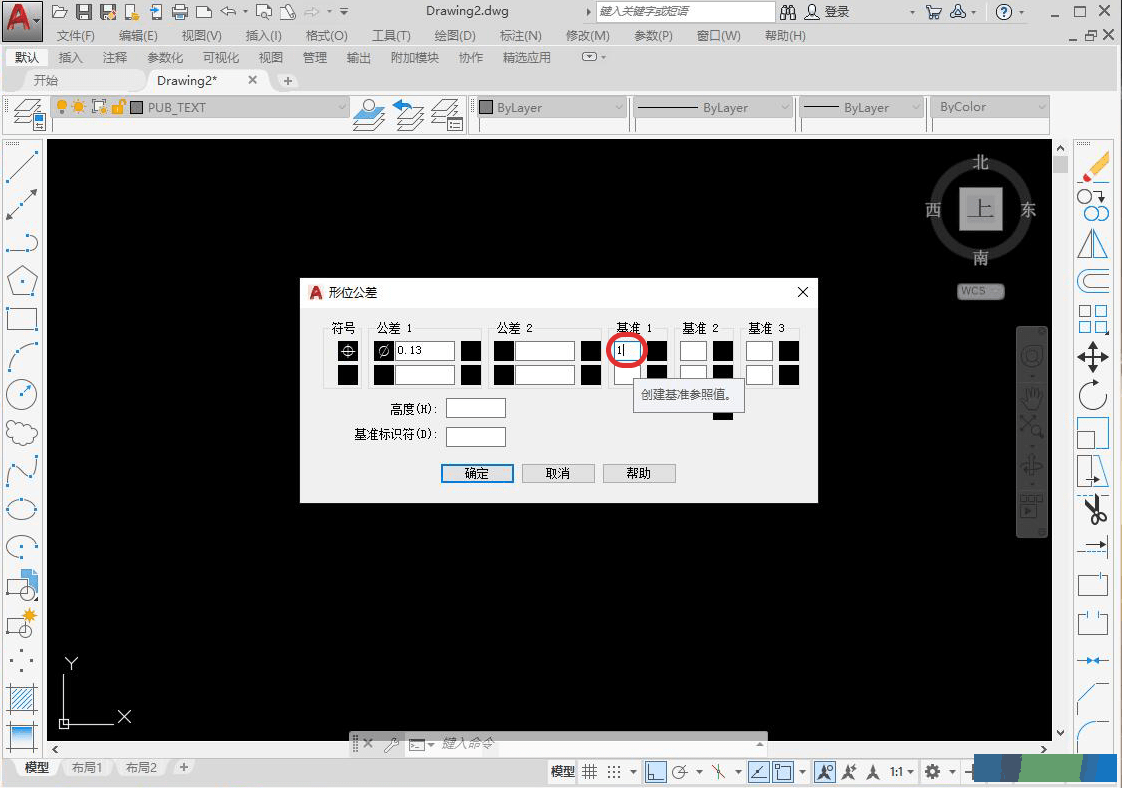

4.最后创建基准参照值,选择基准符号。

基准参照值

AUTOCAD——形位公差如何标注 第5张

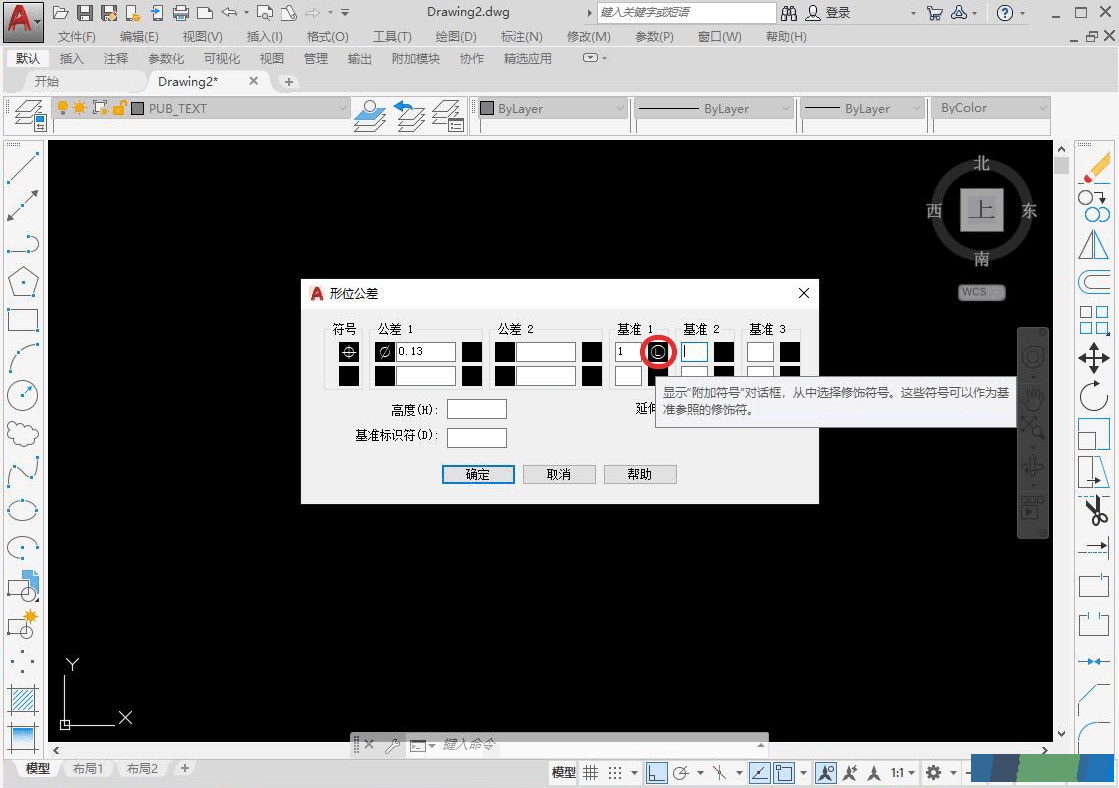

基准符号

AUTOCAD——形位公差如何标注 第6张

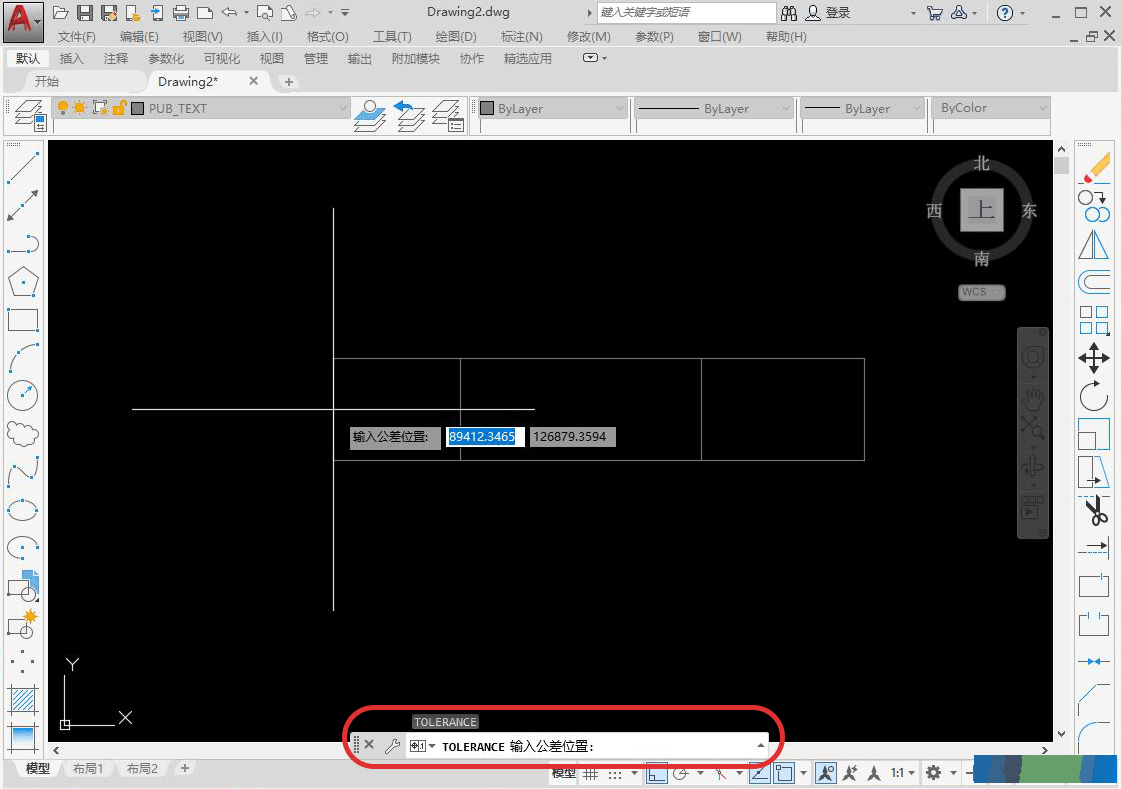

5.点击确定,接着鼠标左键点击确定形式公差插入位置,形位公差标注完成。

插入位置

AUTOCAD——形位公差如何标注 第7张

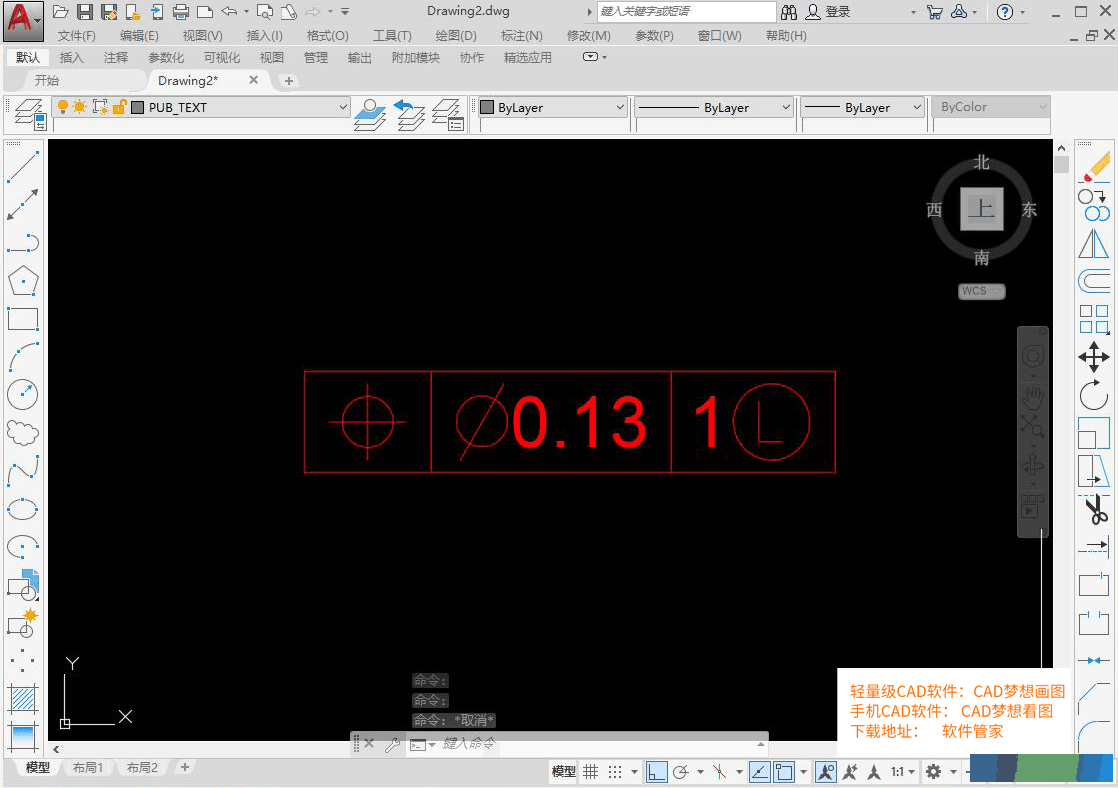

标注完成

AUTOCAD——形位公差如何标注 第8张
